Κωδικός προϊόντος: VRT-17159 Κατηγορία:

LINEO 100 ES

  • Περιβλήματα κατασκευασμένα από πυρίμαχη πλαστική ρητίνη, κλάσης Ε2, σύμφωνα με το ISO EN 11925-2: 2010, σε χώρους κοντά σε εξαρτήματα κινητήρα και ηλεκτρισμού.
  • Ονομαστική διάμετρος 100 mm.
  • Κινητήρας EC (χωρίς ψήκτρες), θερμικά προστατευμένος, με άξονα τοποθετημένο σε στηρίγματα ρουλεμάν, σε συνδυασμό με φυγόκεντρο στροφείο.
  • Υψηλή αντοχή στο νερό: IPX5 (εάν έχει τοποθετηθεί σε αγωγό).
  • Εξοπλισμένο με διάταξη ασφαλείας υπερθέρμανσης θερμικής ασφάλειας.
  • Ρυθμιζόμενη ταχύτητα μέσω ποτενσιόμετρου (σήμα 0-10V) ή διακόπτη δύο ταχυτήτων (να ρυθμιστεί στην εγκατάσταση σε προκαθορισμένο εύρος).

ΤEXNIKA ΔΕΔΟΜΕΝΑ ΚΑΙ ΔΕΔΟΜΕΝΑ ΑΠΟΔΟΣΗΣ

  • Συχνότητα (Hz)50
  • Κατηγορία μόνωσηςII°
  • IP45
  • Μέγιστη θερμοκρασία περιβάλλοντος για συνεχή λειτουργία (°C)60
  • Μέγιστη. απορροφημένο ρεύμα στα 10V (A)0,20
  • Μέγιστη. απορροφημένο ρεύμα στα 4V (A)0,07
  • Μέγιστη. απορροφημένο ρεύμα στα 6V (A)0,09
  • Μέγιστη. απορροφημένο ρεύμα στα 8V (A)0,15
  • Μέγιστη. απορροφημένη ισχύς στα 10 V (W)20
  • Μέγιστη. απορροφημένη ισχύς στα 4V (W)6,5
  • Μέγιστη. απορροφημένη ισχύς στα 6V (W)8,7
  • Μέγιστη. απορροφημένη ισχύς στα 8V (W)16
  • Ονομαστική διάμετρος (mm)100
  • Τάση (V)220-240
  • Βάρος (Kg)2,3
  • Μέγιστη παράδοση στα 10 V (l/s)84,7
  • Μέγιστη παράδοση στα 10 V (m³/h)305
  • Μέγιστη παράδοση στα 4 V (l/s)38,9
  • Μέγιστη παράδοση στα 4 V (m³/h)140
  • Μέγιστη παράδοση στα 6V (l/s)48,6
  • Μέγιστη παράδοση στα 6 V (m³/h)175
  • Μέγιστη παράδοση στα 8 V (l/s)69,4
  • Μέγιστη παράδοση στα 8 V (m³/h)250
  • Μέγιστη πίεση σε 10 V (mmH2O)26,4
  • Μέγιστη πίεση σε 10 V (Pa)258,9
  • Μέγιστη πίεση σε 4V (mmH2O)3,7
  • Μέγιστη πίεση σε 4 V (Pa)36,3
  • Μέγιστη πίεση σε 6V (mmH2O)6,1
  • Μέγιστη πίεση σε 6V (Pa)59,8
  • Μέγιστη πίεση σε 8 V (mmH2O)11,4
  • Μέγιστη πίεση σε 8 V (Pa)111,8
  • RPM 10V2220
  • RPM 4V1070
  • RPM 6V1345
  • RPM 8V1900
  • Επίπεδο ηχητικής ισχύος Lw [dB (A)] είσοδος εξάτμισης στα 10V82,6
  • Επίπεδο ηχητικής ισχύος Lw [dB (A)] είσοδος εξάτμισης στα 4V63,3
  • Επίπεδο ηχητικής ισχύος Lw [dB (A)] είσοδος εξάτμισης στα 6V69,4
  • Επίπεδο ηχητικής ισχύος Lw [dB (A)] είσοδος εξάτμισης στα 8V78,2
  • Έξοδος τροφοδοσίας επιπέδου ήχου Lw [dB (A)] στα 10V82
  • Έξοδος τροφοδοσίας επιπέδου ήχου Lw [dB (A)] στα 4V62,1
  • Έξοδος τροφοδοσίας επιπέδου ήχου Lw [dB (A)] στα 6V68,4
  • Έξοδος τροφοδοσίας επιπέδου ήχου Lw [dB (A)] στα 8V77,5
  • Ηχητική ισχύς στην πλευρά εξαγωγής σε ταχύτητα 10V LWA [dB (A)] 82,6
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 10V Lp [dB (A)] 65,1
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 4V Lp [dB (A)] 45,8
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 6V Lp [dB (A)] 51,9
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 8V Lp [dB (A)] 60,7
  • Ηχητική πίεση στην πλευρά τροφοδοσίας στα 3m στα 10V Lp [dB (A)] 64,4

Technical Data Sheet

ΔΙΑΣΤΑΣΕΙΣ

  • Μέγεθος A (mm)188,5
  • Μέγεθος Β (mm)240
  • Μέγεθος C (mm)303
  • Μέγεθος D (mm)96
  • Μέγεθος Ε (mm)101,5
  • Μέγεθος F (mm)189
  • Μέγεθος G (mm)90
  • Μέγεθος H (mm)60
  • Μέγεθος L (mm)80
  • Μέγεθος M (mm)5,5

ΠΙΣΤΟΠΟΙΗΣΕΙΣ

  • IMQ IMQ
  • CE CE
  • IMQ Performance IMQ Performance
  • UKCA UKCA

CERTIFICATE

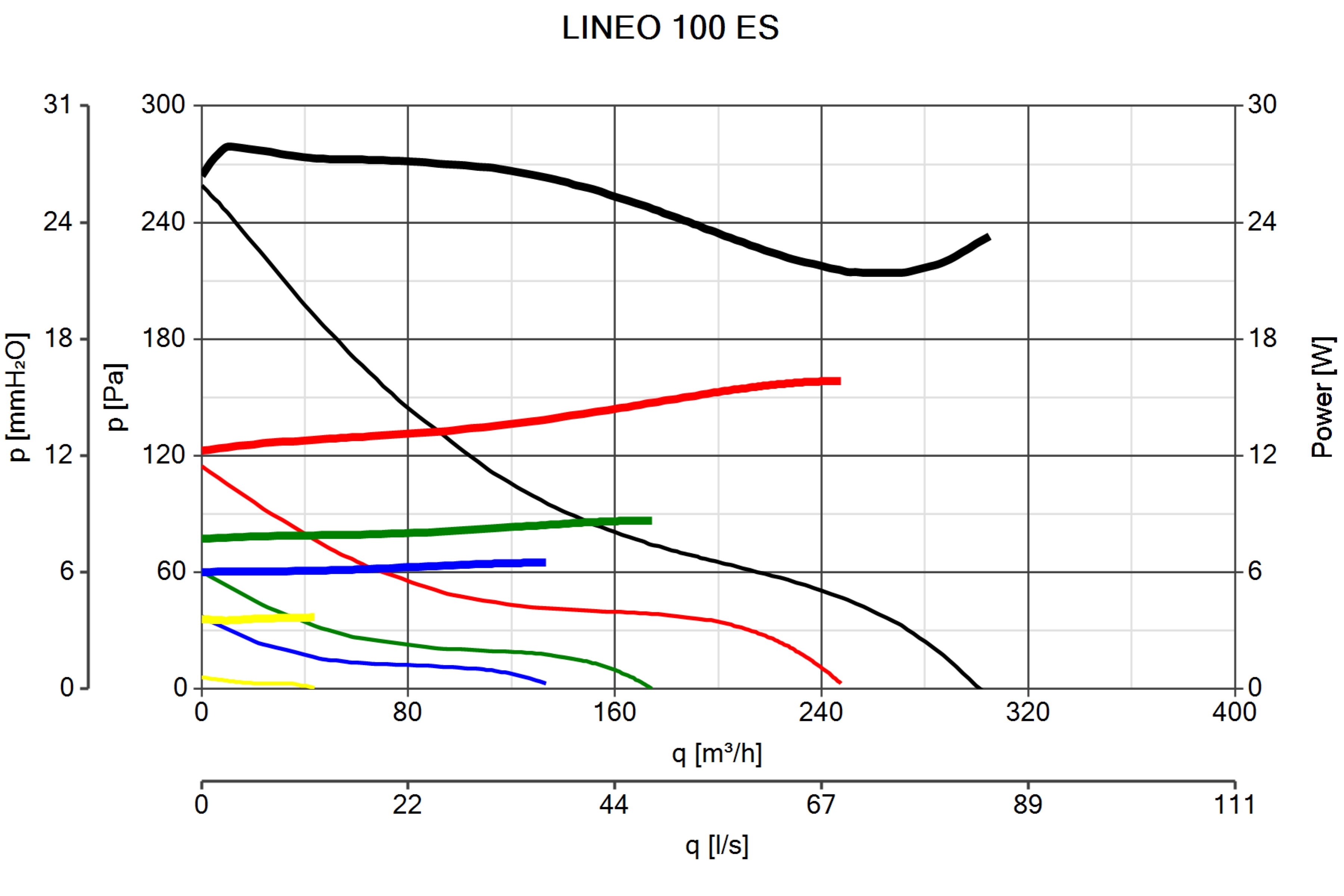

ΚΑΜΠΥΛΕΣ

Curva_JPG_17159-Curve_per_Catalogo
