Κωδικός προϊόντος: VRT-17170 Κατηγορία:

LINEO 100 QUIET ES

  • Περιβλήματα κατασκευασμένα από πυρίμαχη πλαστική ρητίνη, κλάσης Ε2, σύμφωνα με το ISO EN 11925-2: 2010, σε χώρους κοντά σε εξαρτήματα κινητήρα και ηλεκτρισμού.
  • Περίβλημα που ενσωματώνει μια ηχοαπορροφητική επίστρωση, βελτιστοποιημένη για να ελαχιστοποιεί τις εκπομπές ήχου που εκπέμπονται στο περιβάλλον και μεταδίδονται μέσω των αγωγών εξάτμισης και τροφοδοσίας.
  • Ονομαστική διάμετρος 100 mm.
  • Κινητήρας EC (χωρίς ψήκτρες), θερμικά προστατευμένος, με άξονα τοποθετημένο σε στηρίγματα ρουλεμάν, σε συνδυασμό με φυγοκεντρική πτερωτή.
  • Υψηλή αντοχή στο νερό: IPX5 (εάν έχει τοποθετηθεί σε αγωγό).
  • Εξοπλισμένο με διάταξη ασφαλείας υπερθέρμανσης θερμικής ασφάλειας.
  • Ρυθμιζόμενη ταχύτητα μέσω ποτενσιόμετρου (σήμα 0-10V) ή διακόπτη δύο ταχυτήτων (να ρυθμιστεί στην εγκατάσταση σε προκαθορισμένο εύρος).

ΤEXNIKA ΔΕΔΟΜΕΝΑ ΚΑΙ ΔΕΔΟΜΕΝΑ ΑΠΟΔΟΣΗΣ

  • Συχνότητα (Hz) 50-60
  • Κατηγορία μόνωσης II° IP 45
  • Μέγιστη θερμοκρασία περιβάλλοντος για συνεχή λειτουργία (°C) 60
  • Μέγιστη. απορροφημένο ρεύμα στα 10V (A) 0,26
  • Μέγιστη. απορροφημένο ρεύμα στα 4V (A) 0,09
  • Μέγιστη. απορροφημένο ρεύμα στα 6V (A) 0,12
  • Μέγιστη. απορροφημένο ρεύμα στα 8V (A) 0,18
  • Μέγιστη. απορροφημένη ισχύς στα 10 V (W) 23
  • Μέγιστη. απορροφημένη ισχύς στα 4V (W) 6,2
  • Μέγιστη. απορροφημένη ισχύς στα 6V (W) 8,3
  • Μέγιστη. απορροφημένη ισχύς στα 8V (W) 14,7
  • Ονομαστική διάμετρος (mm) 100
  • Τάση (V) 220-240
  • Βάρος (Kg) 3,8
  • Μέγιστη παράδοση στα 10 V (l/s) 83,3
  • Μέγιστη παράδοση στα 10 V (m³/h) 300
  • Μέγιστη παράδοση στα 4 V (l/s) 37,5
  • Μέγιστη παράδοση στα 4 V (m³/h) 135
  • Μέγιστη παράδοση στα 6 V (l/s) 48,6
  • Μέγιστη παράδοση στα 6 V (m³/h) 175
  • Μέγιστη παράδοση στα 8 V (l/s) 69,4
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 10V Lp [dB (A)] 38,1
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 4V Lp [dB (A)] 20,2
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 6V Lp [dB (A)] 25,4
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 8V Lp [dB (A)] 35,9
  • Ηχητική πίεση στην πλευρά τροφοδοσίας στα 3m στα 10V Lp [dB (A)] 40,7
  • Ηχητική πίεση στην πλευρά τροφοδοσίας στα 3m στα 4V Lp [dB (A)] 20,6
  • Ηχητική πίεση στην πλευρά τροφοδοσίας στα 3m στα 6V Lp [dB (A)] 26,1
  • Ηχητική πίεση στην πλευρά τροφοδοσίας στα 3m στα 8V Lp [dB (A)] 36,7

Technical Data Sheet



ΔΙΑΣΤΑΣΕΙΣ

quota



  • Μέγεθος A (mm) 21
  • Μέγεθος Β (mm) 294,6
  • Μέγεθος C (mm) 639
  • Μέγεθος D (mm) 97
  • Μέγεθος Ε (mm)130
  • Μέγεθος F (mm) 235
  • Μέγεθος G (mm) 135
  • Μέγεθος H (mm) 120
  • Μέγεθος L (mm) 67,5
  • Μέγεθος M (mm) 5,5
  • Μέγεθος N (mm) 320



ΠΙΣΤΟΠΟΙΗΣΕΙΣ

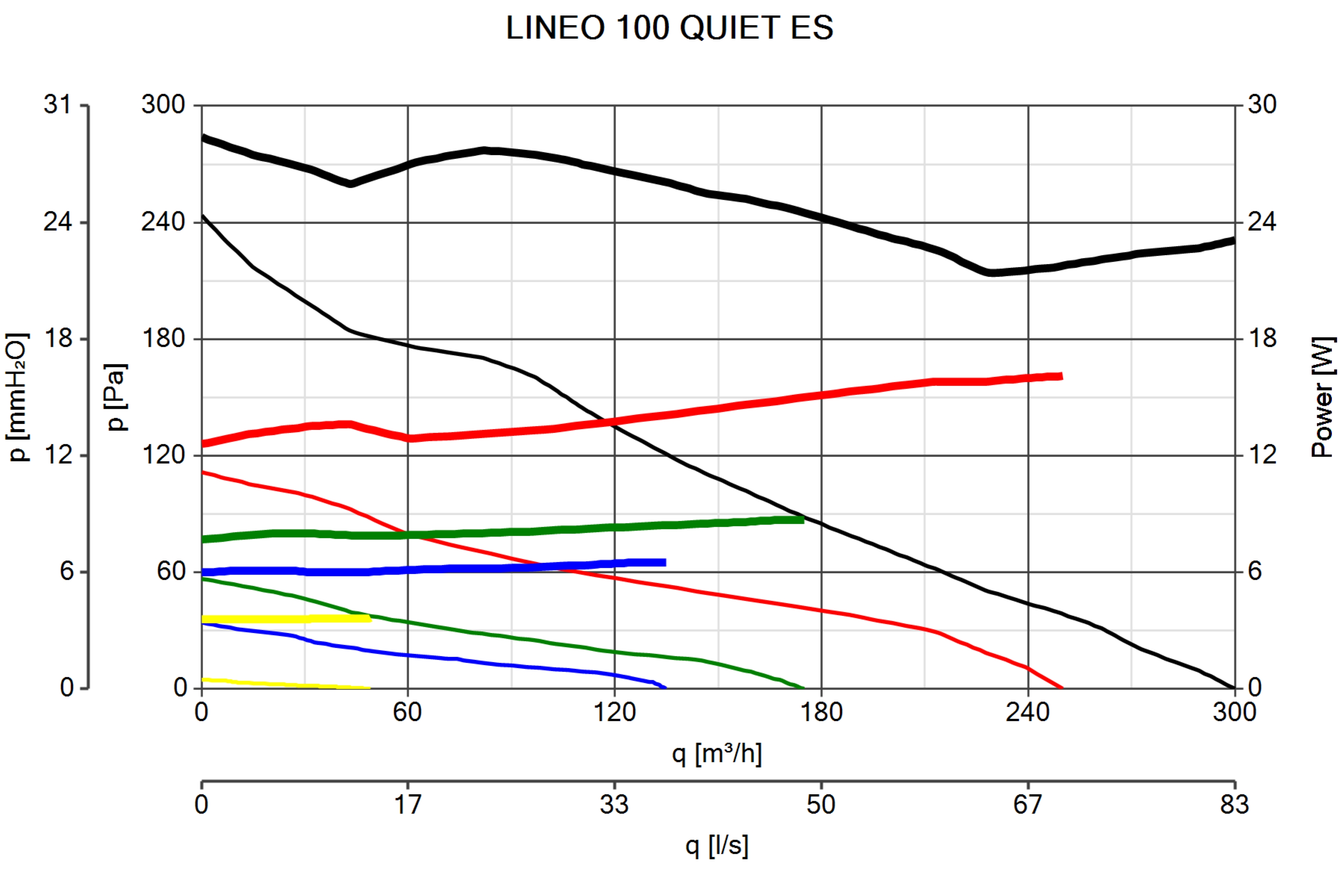

ΚΑΜΠΥΛΕΣ

Curva_JPG_17170-Curve_per_Catalogo
