Κωδικός προϊόντος: VRT-17158 Κατηγορία:

LINEO 100 Q ES

  • Περιβλήματα κατασκευασμένα από πυρίμαχη πλαστική ρητίνη, κλάσης Ε2, σύμφωνα με το ISO EN 11925-2: 2010, σε χώρους κοντά σε εξαρτήματα κινητήρα και ηλεκτρισμού.
  • Ονομαστική διάμετρος 100 mm.
  • Κινητήρας EC (χωρίς ψήκτρες), θερμικά προστατευμένος, με άξονα τοποθετημένο σε στηρίγματα ρουλεμάν, σε συνδυασμό με φυγόκεντρο στροφείο.
  • Υψηλή αντοχή στο νερό: IPX5 (εάν έχει τοποθετηθεί σε αγωγό).
  • Εξοπλισμένο με διάταξη ασφαλείας υπερθέρμανσης θερμικής ασφάλειας.
  • Ρυθμιζόμενη ταχύτητα μέσω ποτενσιόμετρου (σήμα 0-10V) ή διακόπτη δύο ταχυτήτων (να ρυθμιστεί στην εγκατάσταση σε προκαθορισμένο εύρος).
  • Κλείσιμο περιγραφής

ΤEXNIKA ΔΕΔΟΜΕΝΑ ΚΑΙ ΔΕΔΟΜΕΝΑ ΑΠΟΔΟΣΗΣ

  • Συχνότητα (Hz)50-60
  • Κατηγορία μόνωσηςII°
  • IP45
  • Μέγιστη θερμοκρασία περιβάλλοντος για συνεχή λειτουργία (°C)60
  • Μέγιστη. απορροφημένο ρεύμα στα 10V (A)0,18
  • Μέγιστη. απορροφημένο ρεύμα στα 4V (A)0,05
  • Μέγιστη. απορροφημένο ρεύμα στα 6V (A)0,06
  • Μέγιστη. απορροφημένο ρεύμα στα 8V (A)0,09
  • Μέγιστη. απορροφημένη ισχύς στα 10 V (W)19
  • Μέγιστη. απορροφημένη ισχύς στα 4V (W)4,5
  • Μέγιστη. απορροφημένη ισχύς στα 6V (W)5,5
  • Μέγιστη. απορροφημένη ισχύς στα 8V (W)9
  • Ονομαστική διάμετρος (mm)100
  • Τάση (V)220-240
  • Βάρος (Kg)1,8
  • Μέγιστη ροή αέρα στα 10 V (l/s)65,3
  • Μέγιστη ροή αέρα στα 10 V (m³/h)235
  • Μέγιστη ροή αέρα στα 4 V (l/s)16,7
  • Μέγιστη ροή αέρα στα 4 V (m³/h)60
  • Μέγιστη ροή αέρα στα 6V (l/s)22,2
  • Μέγιστη ροή αέρα στα 6 V (m³/h)80
  • Μέγιστη ροή αέρα στα 8 V (l/s)40,3
  • Μέγιστη ροή αέρα στα 8 V (m³/h)145
  • Μέγιστη πίεση σε 10 V (mmH2O)9,8
  • Μέγιστη πίεση σε 10 V (Pa)96,1
  • Μέγιστη πίεση σε 4V (mmH2O)0,9
  • Μέγιστη πίεση σε 4 V (Pa)8,8
  • Μέγιστη πίεση σε 6V (mmH2O)1,7
  • Μέγιστη πίεση σε 6V (Pa)16,7
  • Μέγιστη πίεση σε 8 V (mmH2O)4,3
  • Μέγιστη πίεση σε 8 V (Pa)42,2
  • RPM 10V3230
  • RPM 4V900
  • RPM 6V1235
  • RPM 8V2070
  • Επίπεδο ηχητικής ισχύος Lw [dB (A)] είσοδος εξάτμισης στα 10V84
  • Επίπεδο ηχητικής ισχύος Lw [dB (A)] είσοδος εξάτμισης στα 4V57,1
  • Επίπεδο ηχητικής ισχύος Lw [dB (A)] είσοδος εξάτμισης στα 6V65,7
  • Επίπεδο ηχητικής ισχύος Lw [dB (A)] είσοδος εξάτμισης στα 8V74,2
  • Έξοδος τροφοδοσίας επιπέδου ήχου Lw [dB (A)] στα 10V86,8
  • Έξοδος τροφοδοσίας επιπέδου ήχου Lw [dB (A)] στα 4V55,6
  • Έξοδος τροφοδοσίας επιπέδου ήχου Lw [dB (A)] στα 6V65,4
  • Έξοδος τροφοδοσίας επιπέδου ήχου Lw [dB (A)] στα 8V74,8
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 10V Lp [dB (A)] 66,5
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 4V Lp [dB (A)] 39,6
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 6V Lp [dB (A)] 48,2
  • Ηχητική πίεση στην πλευρά εξαγωγής στα 3m στα 8V Lp [dB (A)] 56,7
  • Ηχητική πίεση στην πλευρά τροφοδοσίας στα 3m στα 10V Lp [dB (A)] 69,3

Technical Data Sheet

ΔΙΑΣΤΑΣΕΙΣ

  • Μέγεθος A (mm)156
  • Μέγεθος Β (mm)205
  • Μέγεθος C (mm)231
  • Μέγεθος D (mm)Ø 96
  • Μέγεθος Ε (mm)82
  • Μέγεθος F (mm)152
  • Μέγεθος G (mm)95
  • Μέγεθος H (mm)51,5
  • Μέγεθος L (mm)47,5
  • Μέγεθος M (mm)Ø 4,5

ΠΙΣΤΟΠΟΙΗΣΕΙΣ

  • IMQ IMQ
  • CE CE
  • IMQ Performance IMQ Performance
  • UKCA UKCA

CERTIFICATE

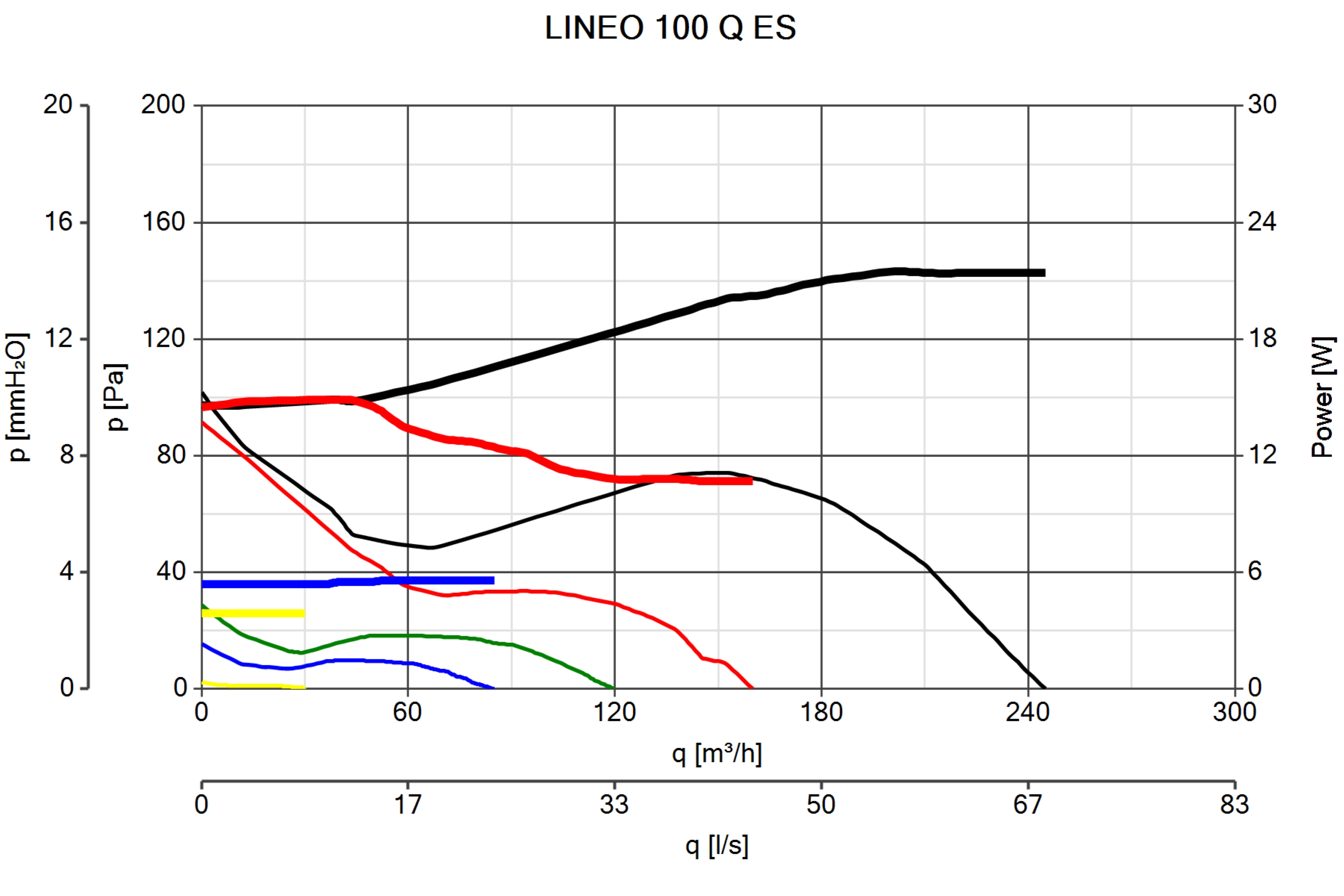

ΚΑΜΠΥΛΕΣ

Curva_JPG_17158-Curve_per_Catalogo
